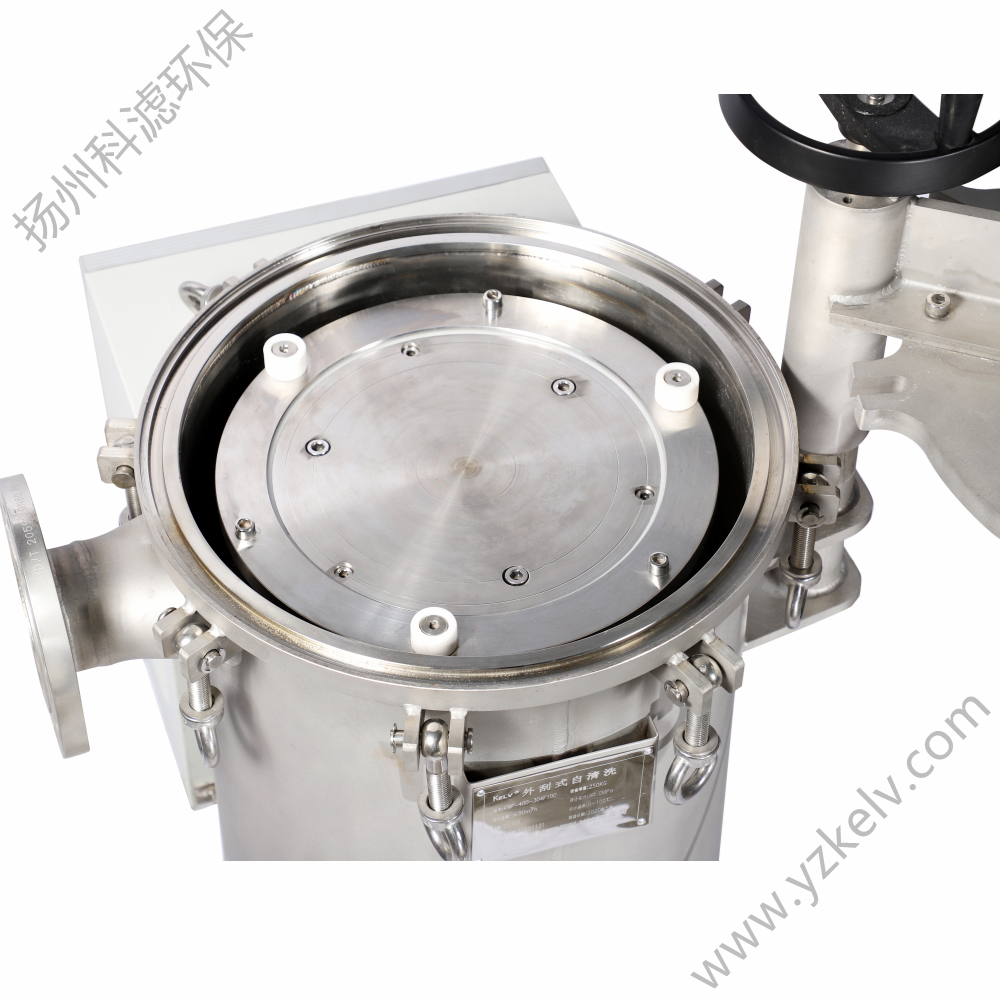

外刮式自清洗 适合高粘度过滤
KEF系列刮刀式自清洗过滤器(简称KEF过滤器),是KELV科滤自主研发的高效刮刀式自清洗过滤器,通过机械刮除方式来自动清除滤元外表面的颗粒杂质,能够连续在线过滤。KEF过滤器主要为高精度过滤设计,精度范围50-500微米,精准过滤,能最大程度避免将杂质挤压破碎,从而高效去除更多杂质,适合水及各种粘性液体的过滤,适用粘度高达800,000厘泊。KEF过滤器遵循KELV科滤高性能、高品质、高可靠性的标准设计制造,达到国际一流品质。
  传统过滤器过滤粘性物料和软性杂质时频繁堵塞,客户只能选择大型过滤器或频繁人工清洗,投资大,工作繁重,物料浪费严重。KEF过滤器以先进的自清洗运行方式轻松解决这类难题,始终定期保持滤元清洁,并排出高浓度杂质的废液,减小物料浪费,过滤较差水质的水和胶粘剂、树脂、聚合物、油脂等粘性物料时极具优势,效率更高。
  KEF过滤器正以其显著的技术优势及低运行成本,正在许多领域逐步取代传统手动过滤器如振动筛、袋式过滤器、篮式过滤器、某些反冲型自清洗过滤器等。


工作原理

液体从过滤器进口从滤元外表面向内流动,滤元下端连接出口,液体从出口流出;当滤元表面拦截到一定量杂质时,定时或按设定压差开始执行清洗程序,减速电机驱动斜贴于滤元外表面的刮刀旋转,刮除滤元外表面的杂质,杂质沿着刮刀离开滤元表面,随下行液体落入过滤器底部,旋转扫板将底部重质杂质扫入集污腔,杂质积聚于集污腔以及过滤底部,排污阀定时自动打开,将含高浓度杂质的液体从排污口排出,如有必要,排出残液可回收。

技术特点及优势
■ 全自动运行,24小时连续在线过滤,终结繁重的滤元更换清洗工作
■ 不产生一次性抛弃的过滤耗材,节约耗材成本及环保处理成本
■ 采用金属薄片刮刀,刮除效果出色,显著提高杂质去除能力,避免将杂质挤压破碎
■ 高品质的V-SLOT滤元,缝隙精准,表面极致平滑,易刮净,强度高,长寿命
■ 过滤压损极小,流量稳定,节省能耗,利于工艺连续稳定
■ 可加入反冲洗功能,辅助清洗过滤元件
■ 密闭过滤,防止危险性物料泄漏,有利于安全生产
■ 排放废液杂质浓度高并可回收,避免高价值物料的损失
■ 多种模块组合及自动化模式可选,满足各种过滤应用要求
■ 标配国际知名品牌减速电机,极高可靠性,长使用寿命
■ 标配上盖辅助提升装置,1人即可启闭过滤器


KEF系列缝隙金属滤芯,表面为螺旋线式的缝隙,精度30-1500μm,缝隙宽度严格均匀一致,过滤效果高效稳定;滤元表面极其光滑,能防止颗粒堵塞卡死,通过人工或自动反冲极易彻底清洗干净,非常适合过滤粘性液体,或去除粘性结块杂质、微纤维等棘手杂质,一体性结构强度高,耐受高强度的正反向压力,超长使用寿命。


KEF过滤器配备高品质V型精密金属滤元,具有以下突出优点:
■ 精度范围50-500微米
■ 表面缝宽精准,偏差小于5微米
■ 主体316L材质,耐腐蚀性能出色
■ V型缝隙,不易卡死杂质,长期保持稳定流量
■ 外表面光滑,极易刮除,对刮刀磨损极小
■ 可过滤较棘手杂质,如油泥类杂质、软性结块杂质等
■ 表面经特殊硬化耐磨处理,显著延长使用寿命
■ 高强度结构,压差上升时,缝隙不变形
■ 耐受高强度的正反向压力

典型适用领域
■ 适用领域:油脂、水处理、造纸、石油化工、精细化工等


主要规格参数:
过滤器主要型号 KEF-D400/KEF-D450/KEF-D500/KEF-D550
过滤面积:(㎡)0.6/0.71/0.81/0.95
容积(L): ~110/ ~128/ ~176/~215
进出口尺寸: DN40-DN50 /DN50-DN80/ DN50-DN100/ DN65-DN100 /DN80-DN125/  DN100-DN150
排污口尺寸: DN40/ DN50
适用液体: 水及粘性液体(<800,000cps),杂质量<1000ppm
过滤精度: 50-500μm
标准设计压力: 1.0MPa,更高设计压力可定制
最高设计温度: 0-200℃(取决于密封件)
单机过滤面积:0.11㎡-1.36㎡
清洗压差: 0.05MPa
压差发讯器: 压力变送器/压差开关
减速电机:180W,三相,380V,防护等级IP55;蜗轮蜗杆减速机
进出口连接标准: 法兰,HG20592-2009(标准设计),HG20615-2009(兼容ANSI B16.5);DIN11851圆螺纹活接
滤元类型材质:V型缝隙型金属滤元,材质316L
壳体接液材质: 304/316L/CS
刮刀材质: PTFE聚四氟乙烯 /高弹性金属
壳体密封材质: NBR丁腈橡胶(标配)/VITON(FKM)氟橡胶
排污阀: 气动球阀,防护等级IP65
公用供给要求: 380V AC,0.4-0.6MPa洁净干燥压缩空气



适用液体类型:

蜡、煤油、单体、聚合物、柠檬酸、发酵液、壳聚糖、化妆品、琼脂糖(凝胶)、硅树脂溶液、肥皂、山梨醇、类固醇、谷物糖浆、湿部助剂、粘合剂、颜料、润滑剂、涂料、树脂、橡胶、乙醇、混合油、食用油、高温油、果汁、柴油等


型号(KEF

D400

D450

D500

D550

滤网直径mm

Φ300

Φ350

Φ400

Φ470

标准进出口口径

DN50

DN50

DN80

DN100

过滤流量(水)T/H

50-100

70-150

100-150

100-200

标准排污口径

DN40

DN40

DN50

DN80

冲洗口径

DN25

DN40

DN50

DN50

过滤精度

>10UM

控制方式

连续运转、间歇运转,时间控制自动排污、压差控制自动排污、手动排污。

刮刀材质

不锈钢。

密封方式

填料密封、机械密封。

客户定制

卫生级设计、夹套保温设计、耐高温设计、防爆控制设计。
