产品简介

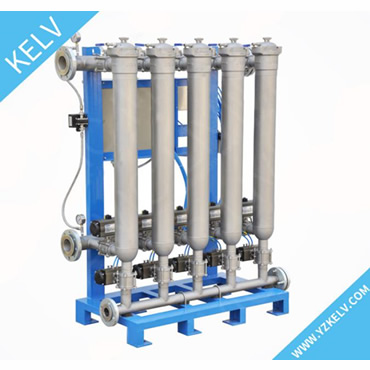

MF系列模块化自清洗过滤器(简称MF过滤器)，基于模块化理念设计，将多个标准过滤单元组成全自动过滤系统，该系统安全系数高，可按流量需要灵活增加在线单元数量。MF过滤器自动化运行，免人工清洗，扩展性强，可外接高压反冲洗流体，低压差工作，采用V-SLOT滤元，反冲洗彻底，反冲洗耗用液体少，过滤棘手杂质时如需人工清洗滤元，易于开机维护。MF过滤器能净化流体，保护后道关键设备，也能利用其反冲洗排出液回收昂贵固体颗粒。MF过滤器适用于低粘性液体，如原水、污水、汽油、重型焦化汽油、柴油、渣油等。

MF过滤器细分为5个子系列：MFR系列，滤液自动反冲洗型，利用其他过滤单元的滤液逆流来冲洗滤元外表面滤饼；MFV系列，外接流体自动反冲洗型，利用外接的洁净流体（液体或气体）冲洗滤元表面滤饼；MFT系列，滤液手动反冲洗型；MFG系列，外接流体手动反冲洗型；MFC系列，手动并联型。


自清洗工作原理
  液体从入口总管流入，进入到各个过滤单元的入口，液体从外向内透过滤元外表面，流向各个过滤单元出口，汇聚到出口总管后流出，颗粒杂质被拦截在滤元外表面,累积形成滤饼,当过滤压差逐渐升高达到预设值时
(通常为70-130KPa)，或者清洗时间周期到时，控制系统启动反冲洗动作，对每个过滤单元逐一反冲洗，整个反冲过程完成，当某一过滤单元被反冲时，其他仍正常过滤。根据反冲洗液体来源不同,反冲方式分为MFR系列过滤器，滤出清液反冲型；MFV系列过滤器，外接清液反冲型。反冲洗原理如下：

技术特点及优势
■ 结构简单可靠，仅有两个活动部件（清洗盘、排污阀）
■ 非接触式清洗，颗粒不会被挤出滤元，出色的杂质去除效果
■ 清洗和排污时能够保持稳定的低压差，小于0.011MPa
■ 极低的工作压力需求，最低30KPa
■ 流量范围广，单机流量30-3000m3/h
■ 自清洗时流量不间断
■ 过滤精度0.2-2mm
■ 安装形式灵活，水平或垂直均可



型号（KSU）	D273	D325	D377	D400	D450
滤网直径mm	φ203	Φ230	Φ250	Φ325	Φ380
标准进出口口径	DN50	DN50	DN50	DN80	DN100
过滤流量（水）T/H	20-50	30-60	30-60	50-100	70-150
标准排污口径	DN40	DN40	DN40	DN50	DN50
过滤精度	>10UM
控制方式	连续运转、间歇运转，时间控制自动排污、压差控制自动排污、手动排污。
密封方式	填料密封、机械密封。
定制设计	夹套设计，通入导热油或蒸气，保持液体温度与流动性 防爆设计，包括仪表与控制系统，安全过滤易燃易爆液体 食品级设计，安全卫生，更易于清洗

高性能精密滤元
MF过滤器配备缝隙型精密金属滤元，共有两种形式可选，C型过滤面积2670c㎡；K型过滤面积3140c㎡;K型滤元过滤面积比C型多17%，适用于小于100微米以下的过滤，过滤器可以更紧凑，C型适用大于125微米上的过滤。缝隙型精密金属滤元具有以下突出优点：
 ■ V型缝隙，不易卡死杂质，长期保持稳定流量
      ■ 擅长过滤微纤维、油泥状、软性结块等杂质
      ■ 高强度结构，压差上升时，缝隙不变形
      ■ 耐受高强度的正反向压力
      ■ 精度范围20-500微米
      ■ 表面缝宽精准，精准过滤
      ■ 主体304/316L材质，耐腐蚀性能出色
      ■ 外表面光滑，极易人工清理

典型适用行业及流体
■ 适用行业：石油化工、水处理、造纸等■
适用液体类型：石油化工柴油、汽油、石脑油、FCC油浆、AGO常压瓦斯油、CGO焦化蜡油、VGO减压瓦斯油；水处理原水、工艺用水、清白水、超清白水，冷却循环水、喷淋水、水针水等
